안녕하세요, (주)한국시험공사입니다.





말뚝재하시험은 크게 1)압축재하시험, 2)인발재하시험, 3)수평재하시험으로 나뉩니다.

이 중 압축재하시험은 또다시 (1)정적재하시험, (2)동적재하시험 (3)기타시험 으로 나눌 수 있는데, 이 동적재하시험이 오늘 말씀드릴 동재하시험입니다.

​

튼튼한 건축물을 짓기 위해서는 하중을 지지하는 말뚝을 잘 시공하는것이 매우 중요합니다.

이러한 말뚝이 설계하중을 잘 받쳐줄 수 있도록 잘 시공되었는지 확인하기 위해

항타시 말뚝 몸체에 발생하는 응력과 속도를 측정, 분석하여 말뚝의 지지력을 알아보는 시험이 동재하시험입니다.

따라서 말뚝의 지지력을 측정하고 품질을 확인하며 항타관리기준을 수립하는 것이 동재하시험의 목적이라고 할 수 있습니다.

​

본 시험을 간단하게 나타내면 다음과 같습니다.

​

●시험분류

-(1)초기동재하시험(EOID방법, End Of Initial Driving)

:파일 윗 부분에 변형률계와 가속도계를 부착하고 말뚝 머리에 타격력을 가함으로써 발생하는 응력파(stress wave)를 분석하여 지지력을 측정하는 방법.

-(2)재항타동재하시험(Restrike test)

: 시공중 동재하 시험이 실시된 말뚝에 대해서 시간이 경과해도 주면마찰력과 지반의 강도 회복 효과가 발현되어 설계하중 이상의 지지력이 나오는지 확인하기 위하여 시공 후 일정한 시간이 경과한 뒤 재실시하는 동재하시험.

​

​● 시험기준

- 전체 말뚝갯수의 1% [말뚝이 100개 미만인 경우에도 최소 1회]

→초기항타, 재항타 모두 각각 1회씩 실시

​

● 시험절차

① 동재하시험 말뚝으로 지정된 시험말뚝에 대하여 동적측정을 실시.

(이때 동재하시험은 당해 동에서 제일 불리한 조건의 말뚝에 시행함.)

② 말뚝을 지주에 세우기 전에 말뚝을 수평위치에 두고 다른 말뚝과 접촉되지 않게 하여 각 말뚝의 파동속도를 측정.

③ 각 지정된 PHC말뚝에 필요한 기구 부착공을 천공하여 부착.

④ 말뚝에 작용하는 응력은 허용치를 초과하지 않도록 PDA로 감시하며, 극한지지력에 도달하였다고 감독원이 지시하는 깊이까지 박아져야 함.

⑤ 말뚝에 작용하는 응력이 허용치를 초과할 경우 해머의 타격에너지를 감소시키는 등의 필요한 조치를 취함.

⑥ 감독원이 PDA의 측정이 비축방향 타격이라고 지적하는 경우에 즉시 말뚝박기 설비를 재 정돈 함.

⑦ 지지력 감소현상이 발생할 수 있는 지반조건일 경우에는 시험말뚝 시공이 완료된 시점으로부터 일정한 시간이 경과한 후에 재항타동재하시험을 실시해야 함.

​

시험을 실시한 이후에는 결과를 분석법에 따라 계산하여 안내해드리고 있습니다.

​

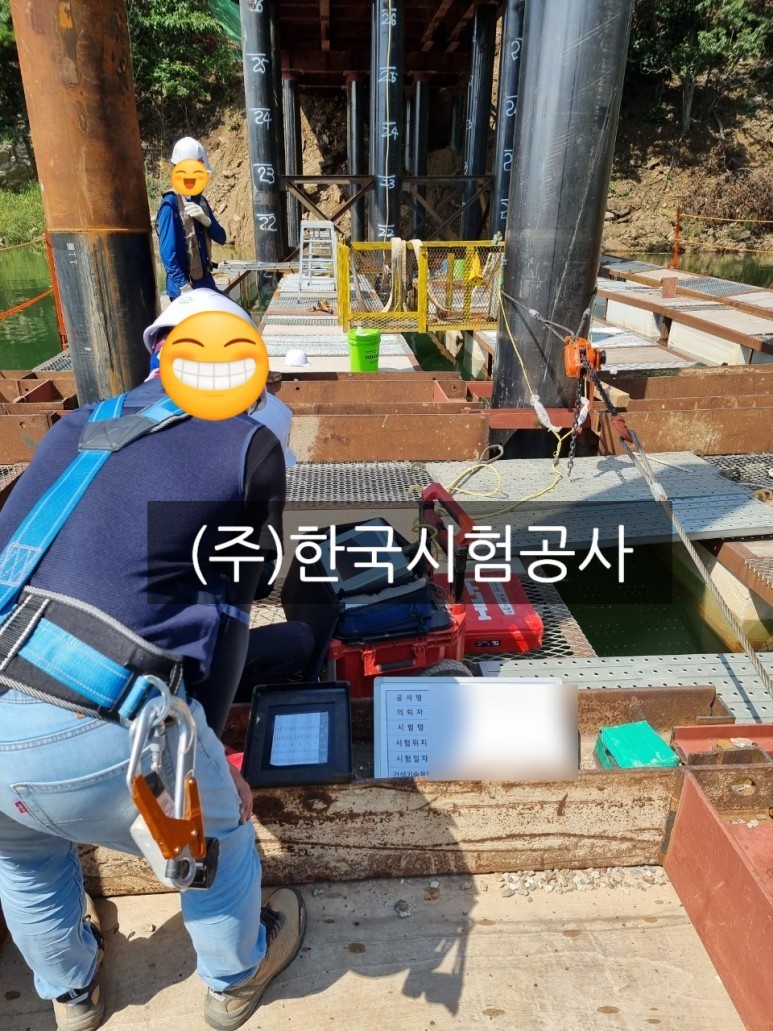

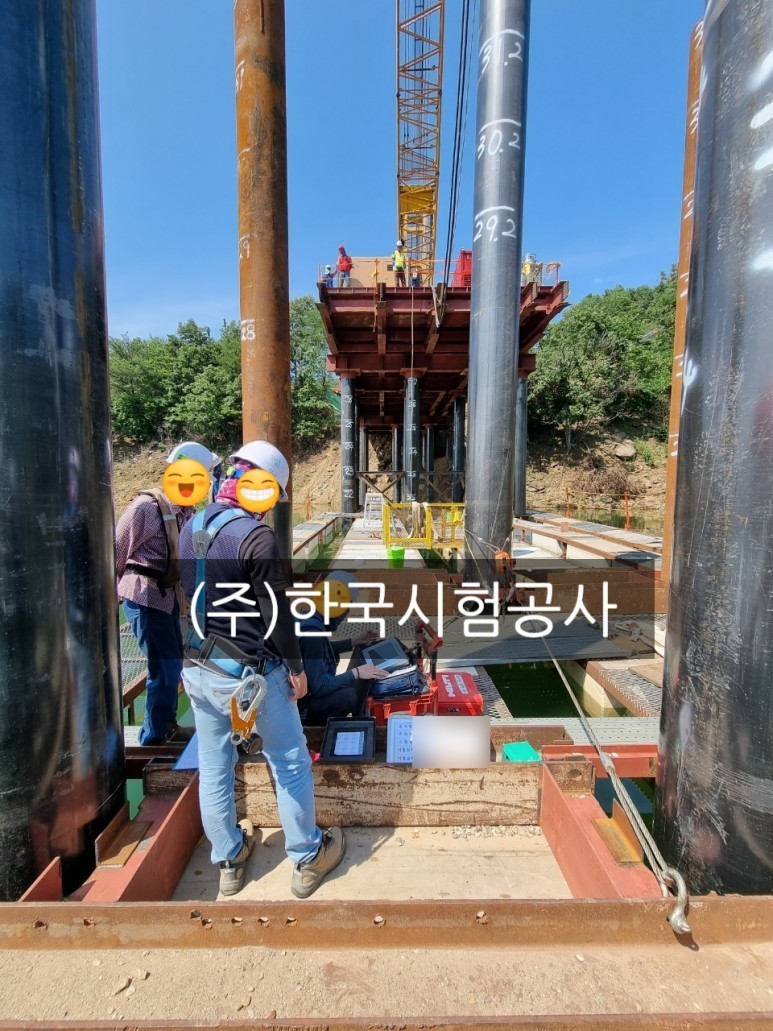

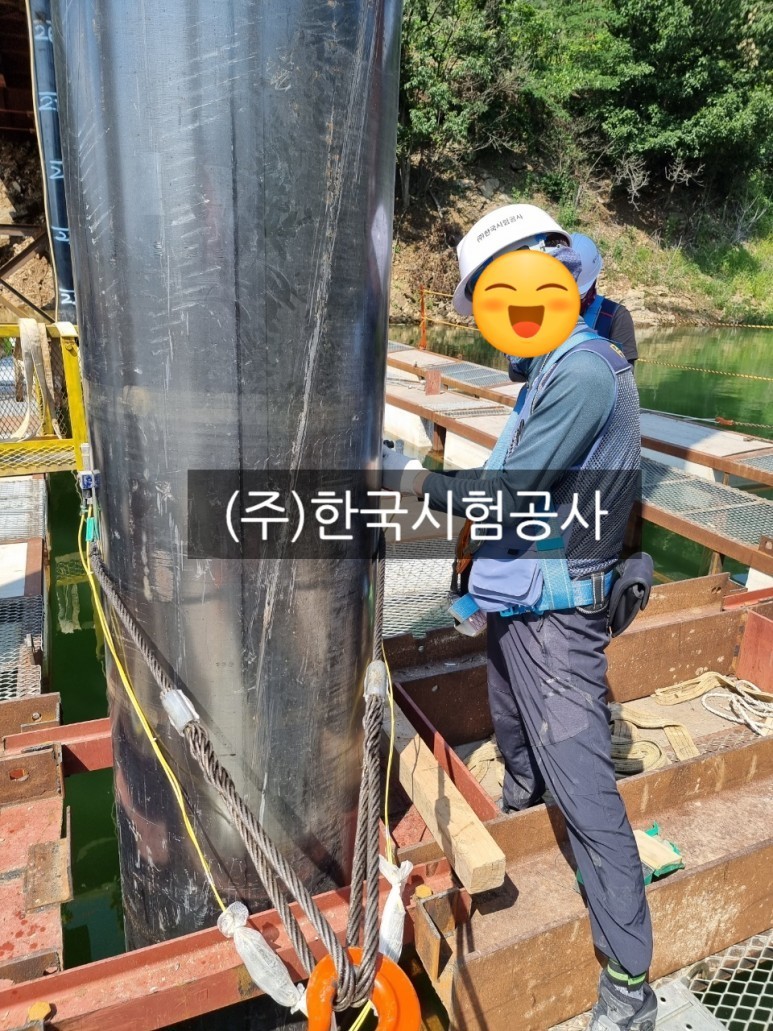

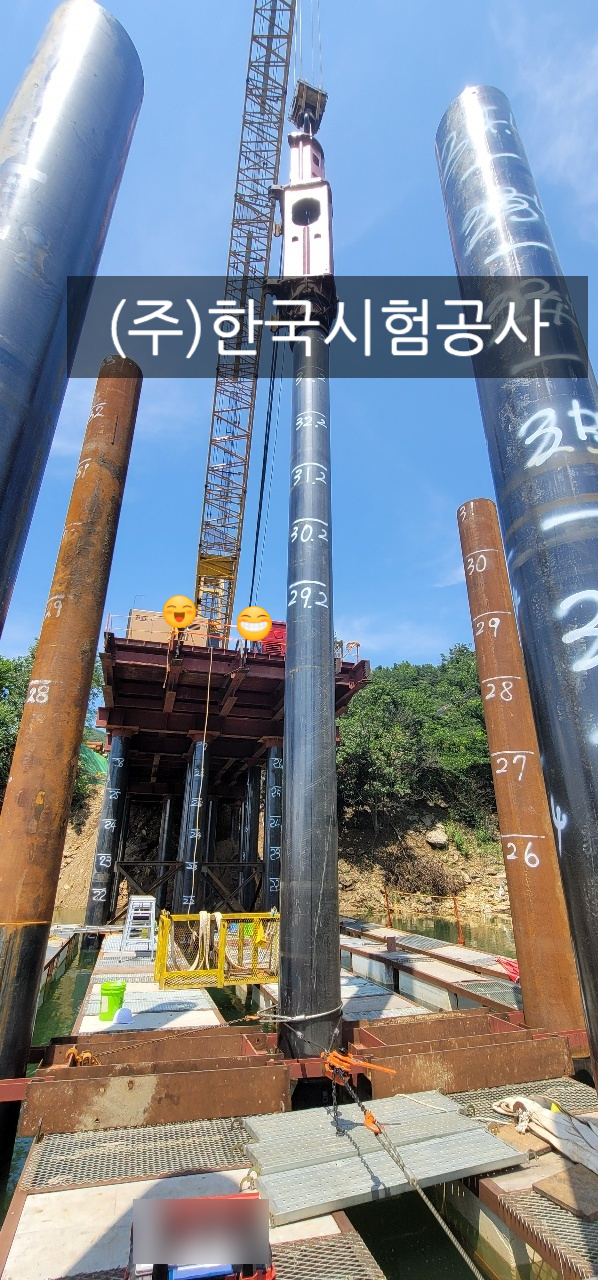

​다음은 저희 회사에서 실시한 시험 현장 사진입니다.



 \



이상으로 동재하시험에 대한 포스팅을 마치겠습니다.

문의사항이나 시험일정 진행 관련하여 언제든지 저희 한국시험공사로 연락 주시길 바랍니다.





경기도 남양주시 진건읍 사릉로 163-126

TEL : 031-511-1240 / FAX : 02-6442-1258



안녕하세요, (주)한국시험공사입니다.



​

양방향 말뚝재하시험은 말뚝 선단부에 고압의 유압잭을 설치해 상부에서 누르는 재하와 선단부에서 밀어올리는 재하가 합쳐짐으로 시험의 효율을 향상시킨 시험법 입니다.

말뚝 정재하/동재하시험과 달리 하중재하를 위한 별도의 대형장치가 필요없고, 좁은 시험공간이나 경사진 곳에서도 적용이 가능해 근래에 많이 적용됩니다.

​

또한

1)지지력 특성 시험 : 말뚝의 선단지지력 /주면지지력 특성 파악

2)지지력 확인 시험 : 말뚝 설계 지지력의 만족 여부 확인

과 같이 두 가지 목적을 수행할 수 있습니다.

​

본 시험을 간단하게 나타내면 다음과 같습니다.

​

● 시험절차

1)철근망 조립 및 유압잭 설치

2)철근망 근입

3)연결전선 및 유압호스 정리

4)철근망 근입완료

5)트레미관 설치

6)콘크리트 타설

​

● 시험은 다음 중 먼저 발생되는 현상이 있을 때까지 수행됩니다.

1)주면마찰력이 극한에 도달

2)선단지지력이 극한에 도달

3)하중장치 용량 및 변위 초과

​

양방향 말뚝재하 시험방법은 (KS F 7003: 2016) 에 따라 시행하고 있습니다.





이상으로 양방향 말뚝 재하 시험에 대한 포스팅을 마치겠습니다.

문의사항이나 시험일정 진행 관련하여 언제든지 저희 한국시험공사로 연락 주시길 바랍니다.
